Ich habe hier ein Atari 2600, das nicht mehr so ganz möchte wie es soll 🙂 Nach dem Einschalten erscheint ein Bild weniger als eine Sekunde lang auf dem Schirm, dann verschwindet es wieder. Power bleibt an. Habe mal ein kurzes Video davon angehangen. Netzteil und Antennenkabel funktionieren einwandfrei, der Fernseher ist auch fein. Hat so einen Fehler vielleicht schon mal jemand gehabt und hat eine Vorstellung davon, was hier nicht stimmt? Bin für Tipps dankbar! Bei der Konsole handelt es sich um eine Short Rainbow aus Taiwan, falls das irgendwie relevant sein sollte. Danke schon mal für eure Hilfe!
Viele Grüße
Boris
Hi Boris,
hmm, von der Fehlerbeschreibung her sehr ungewöhnlich, schwer zu sagen... 🙄
Wenn Du magst,
schicke mir das Teil einfach mal zu und ich schaue mir das dann mal in Ruhe an und kriege das wieder hin...
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Das ist ein sehr feiner Zug von dir, danke! Würde aber gerne zuerst selbst der Sache ein wenig nachspüren. Was zum Knobeln für die kalten Tage quasi 😀 Da das Bild ja kurz erscheint, würde ich mal meinen, dass der Grafikchip in Ordnung ist ...
Boris schrieb:
Das ist ein sehr feiner Zug von dir, danke! Würde aber gerne zuerst selbst der Sache ein wenig nachspüren. Was zum Knobeln für die kalten Tage quasi 😀 Da das Bild ja kurz erscheint, würde ich mal meinen, dass der Grafikchip in Ordnung ist ...
Immer gerne 😉 , alles klar!
Also zuallererst würde ich mal mit ´nem Multimeter die Versorgungsspannung (9V DC) direkt am Netzteil / bzw. dann an der Buchse messen:
- (maximale Spannung) im Leerlauf
- Spannung beim Einschalten
- Spannung "im Betrieb"
Hierbei kannst Du dann schon mal ausschliessen, dass das Problem evtl. am Netzteil liegt...
Viel Erfolg schon mal und bei Fragen melde Dich einfach....
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Das Netzteil kann ich, wie oben beschrieben, schon mal als Schuldigen ausschließen 😎 Das funktioniert einwandfrei.
Sehr gut 😎 !
Okay, dann würde ich als nächstes mal den Spannungswandler checken und schauen, ob an allen relevanten Chips sauber (und stabil) die 5Volt anliegen.

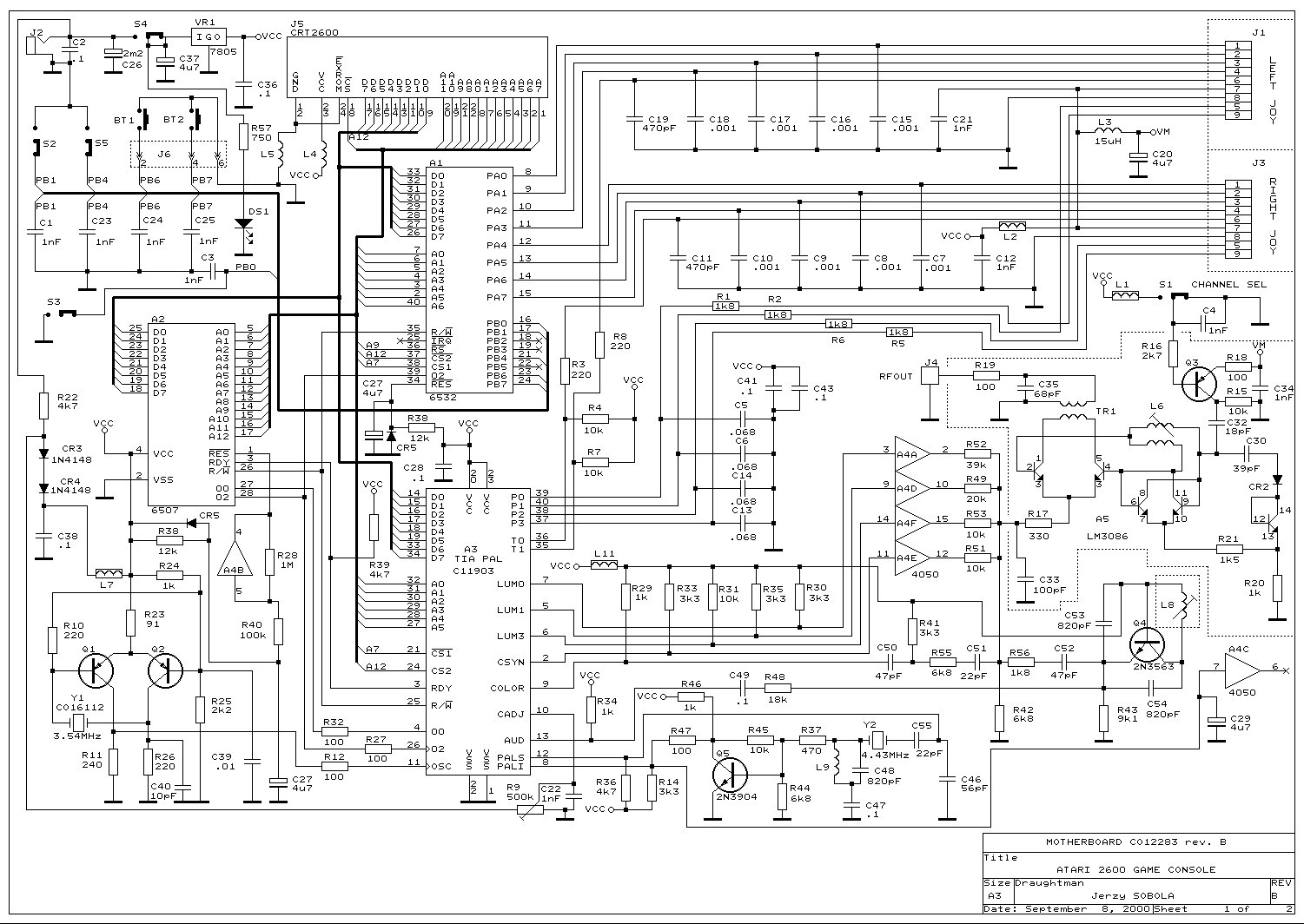

Im Anhang mal die 2600 jr Schematics, ich hoffe, das hilft Dir vielleicht weiter.
Gtx.,
andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Was bisher geschah:
– Spannungsregler getauscht (einfach nur sicherheitshalber, obwohl der Fehler nicht darauf hindeutete)
– CD4050 gesockelt und mit Ersatzchip gegengeprüft - ok
– 6507 gesockelt und mit Ersatzchip gegengeprüft - ok
Als nächstes kommt RIOT dran.
